ESP32-C3 SuperMini // RF-KILL

Web Flasher

Carga el firmware del proyecto directamente desde el navegador. Conecta la placa por USB, selecciona el puerto serial y deja que el instalador escriba los binarios preparados para el ESP32-C3.

STATUS: READY // BAUD: 115200 // TARGET: ESP32-C3
01_BOOTOK
  • Usa Chrome o Edge de escritorio.
  • Conecta un cable USB de datos.
  • Selecciona el puerto del ESP32-C3.
02_FLASHBIN
  • bootloader.bin en 0x0000.
  • partitions.bin en 0x8000.
  • firmware.bin en 0x10000.
03_SERIAL115200

Despues del flasheo abre el monitor serie para revisar el arranque headless y el diagnostico de los modulos nRF24L01+.

DEVICE_MAP2x NRF24L01+

El montaje usa dos radios nRF24L01+ sobre un bus SPI compartido. Cada modulo conserva sus pines CE y CSN independientes para control desde el ESP32-C3 SuperMini.

SCK=GPIO4 // MISO=GPIO5 // MOSI=GPIO6 // CE1=GPIO3 // CSN1=GPIO7 // CE2=GPIO1 // CSN2=GPIO10

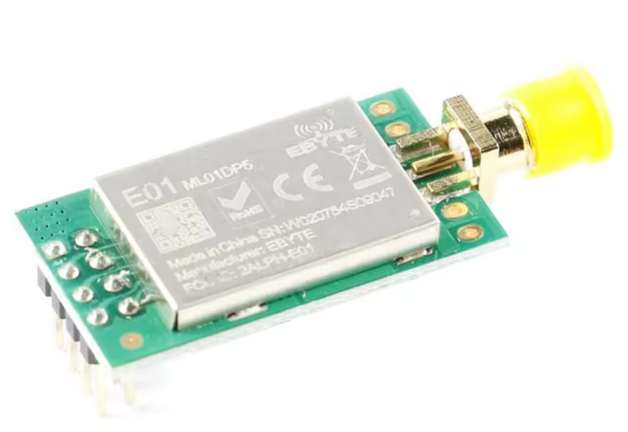

Dos modulos nRF24L01+ conectados al proyecto RF-KILL

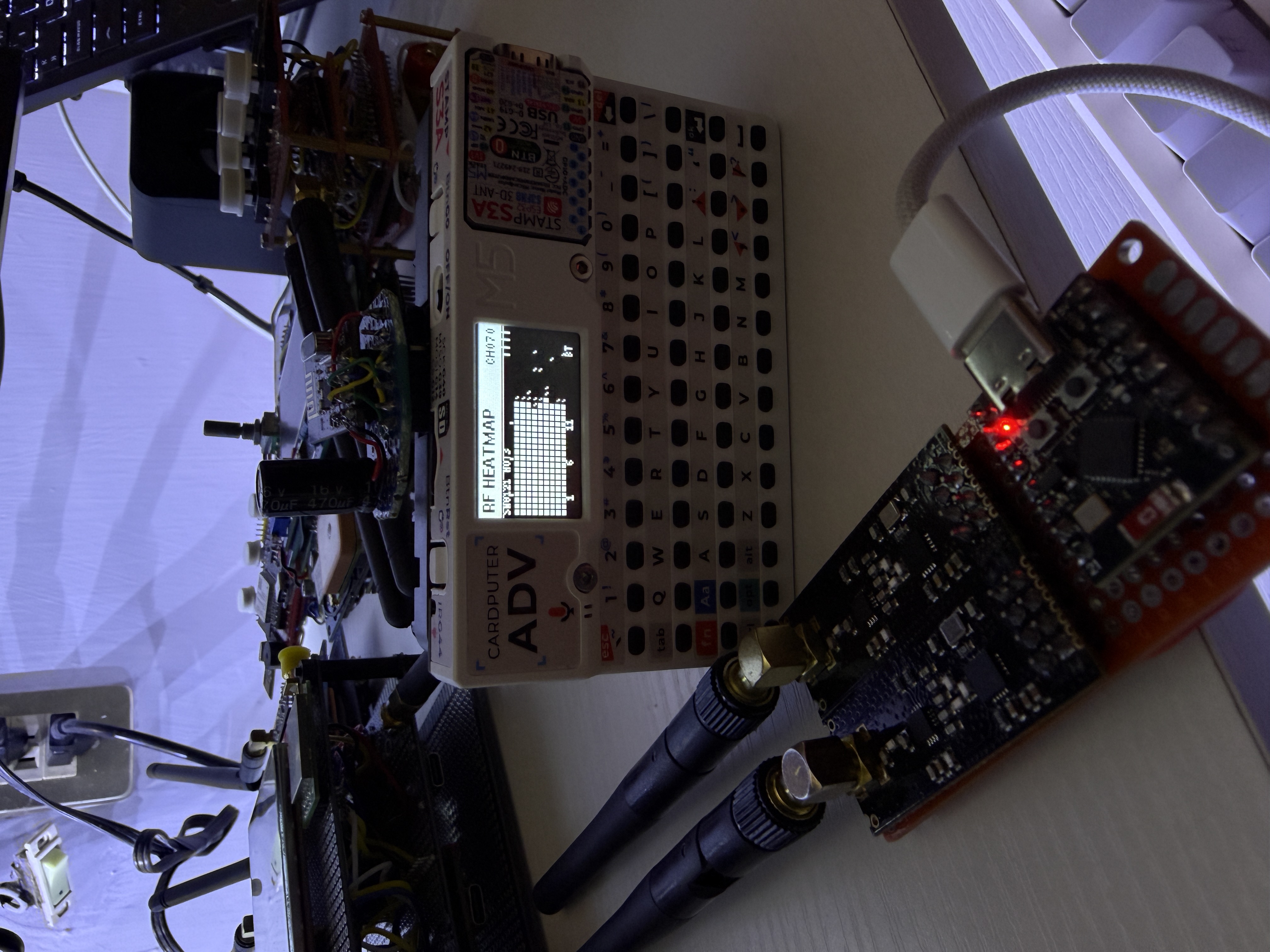

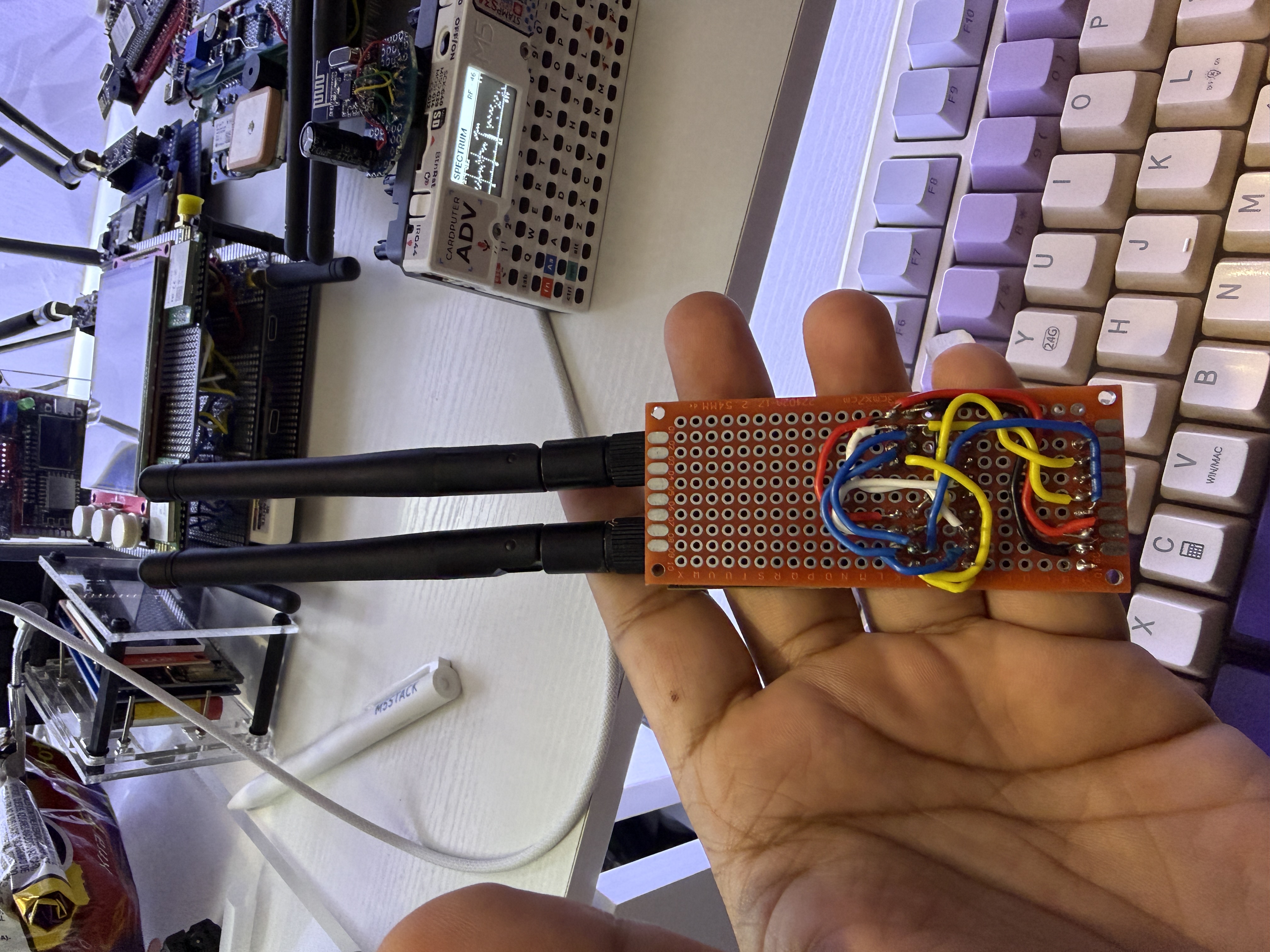

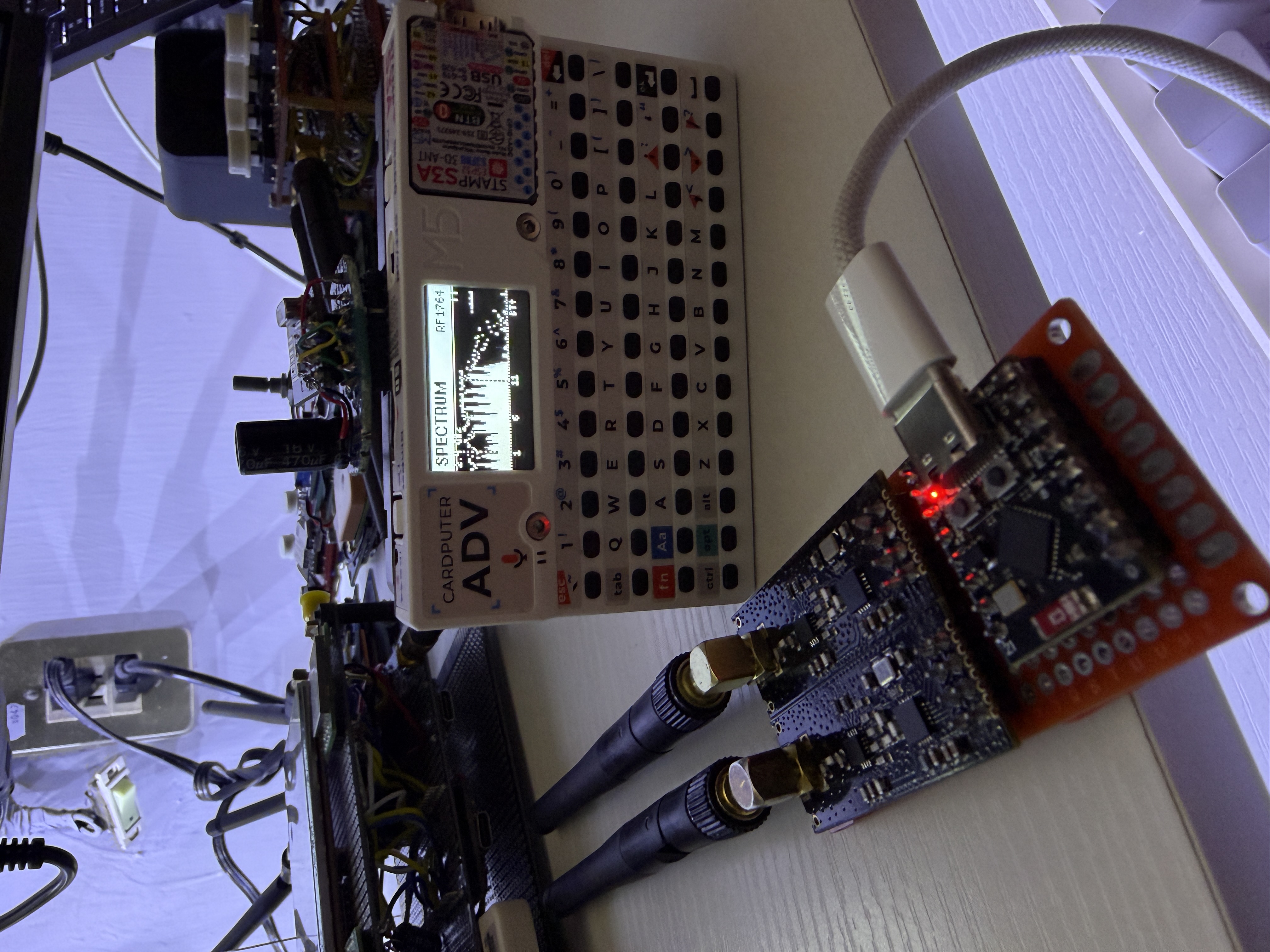

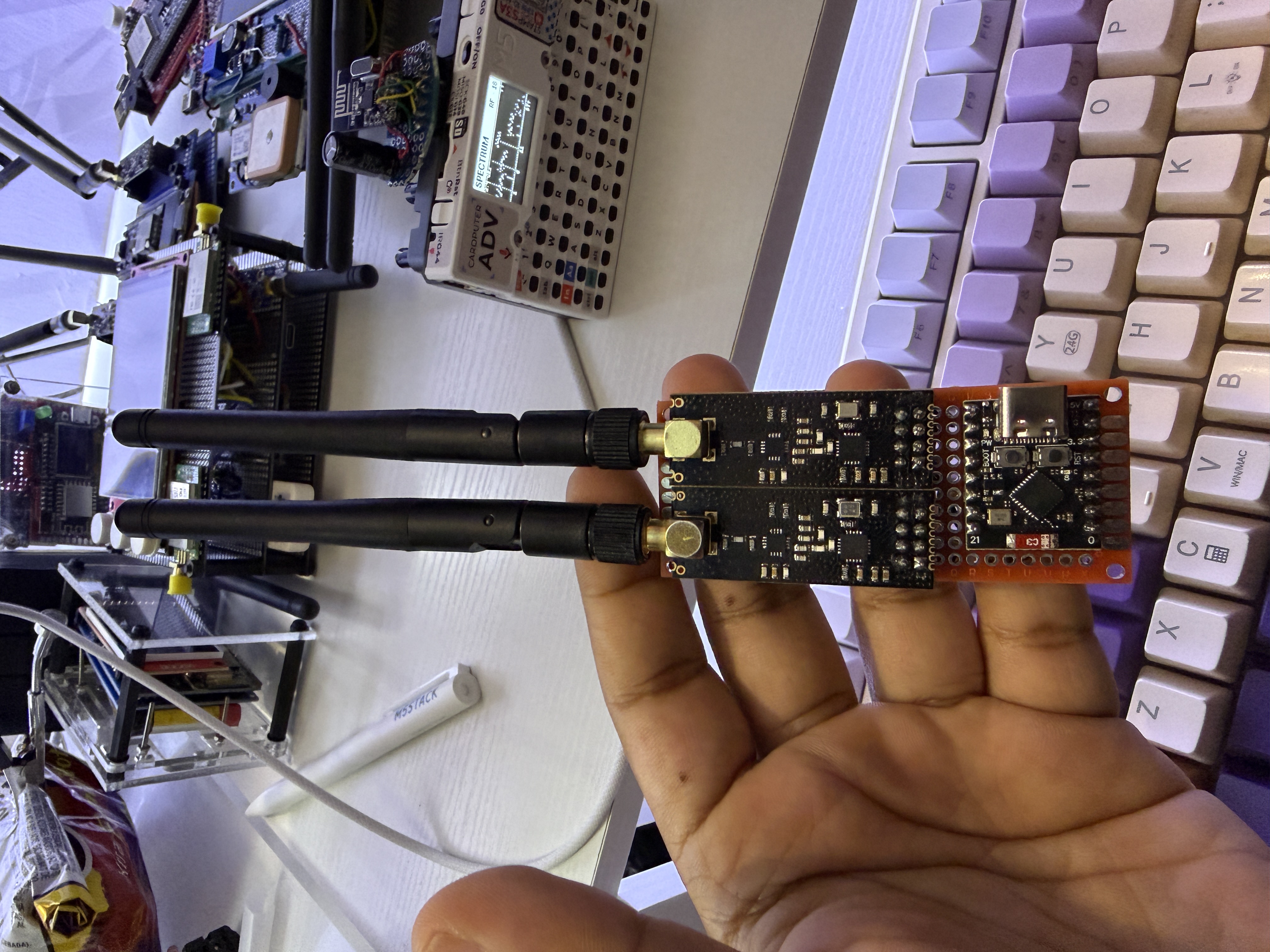

Montaje RF-KILL con ESP32-C3 vista lateral Montaje RF-KILL con modulos nRF24 Prueba visual RF-KILL ruido 1 Prueba visual RF-KILL ruido 2
